Stein-Rex® 2.0
Der Kleinkran für anspruchsvolle Baustellen
Enge Platzverhältnisse auf Baustellen sind meist eine Herausforderung für Mensch und Maschine. Insbesondere, wenn Lasten wie zum Beispiel Mauersteine gehoben und von einer Stelle zur anderen transportiert werden müssen, erreichen große Kräne schnell ihre Grenzen. Hier kommt der STEIN-REX® 2.0 ins Spiel. Der Kleinkran mit teleskopierbarer Säule und Mehrfach-Gelenkausleger ist dank seiner intelligenten Bauweise ideal für den Einsatz auf engstem Raum geeignet. Die Schulte Transportsysteme GmbH hat den Mauerkran weiterentwickelt und ihn noch sicherer und stabiler gemacht. Das Ergebnis: der STEIN-REX® 2.0.
- Einsatzfähig bei engsten Platzverhältnissen

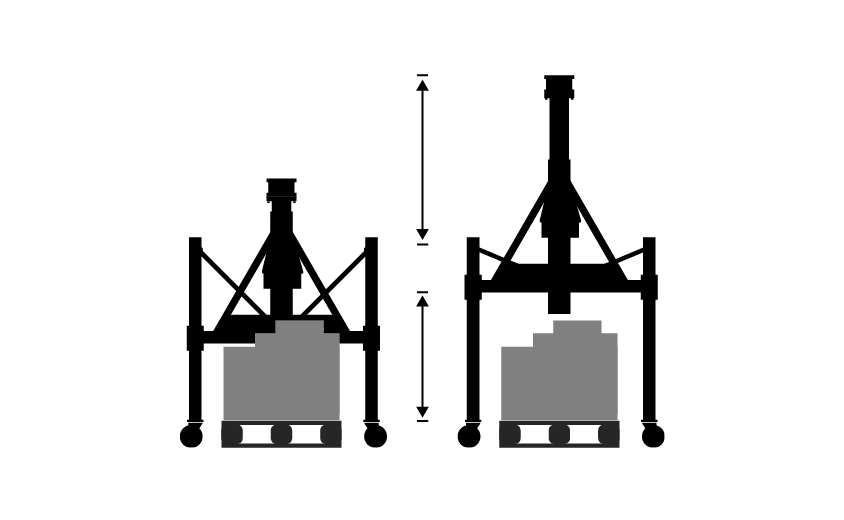

- Hindernisse können überfahren werden
- Leichtgängige Steinbewegung durch den Mehrfach-Gelenkausleger und Zentralballast
- Greifzange für alle Steinformate
- Kein Gefahrenbereich durch schwenkenden Ballast
- Anpassung an alle baulichen Gegebenheiten
- Auch bei Windeinwirkung stabil durch wenig Angriffsfläche
- Exzellente Mobilität durch Elektro-Fahrantrieb mit Funkfernsteuerung
- Einstellbare Hakenhöhe
- Mit Sanftanlauf
- Durch die geringen Abmessungen leicht zu transportieren
Kostenloser STEIN-REX® 2.0 Online-Kurs
Mit dem kostenlosen Online-Kurs zum STEIN-REX® 2.0 lernen Sie innerhalb kürzester Zeit in vier Lerneinheiten alles Wichtige rund um den Minikran. Insgesamt 12 anschauliche Einweisungsvideos erklären vom Transport über die Inbetriebnahme und den Einsatz bis hin zur Wartung alles, was Sie wissen müssen. Im Anschluss an jedes Video beantworten Sie ein paar Multiple-Choice-Fragen. Am Ende des Online-Kurses erhalten Sie ein Zertifikat, das Ihre erfolgreiche Teilnahme bestätigt.
30 % Zeitersparnis mit Mehrfachgelenkausleger!
Entwicklungsprojekt mit der RWTH Aachen

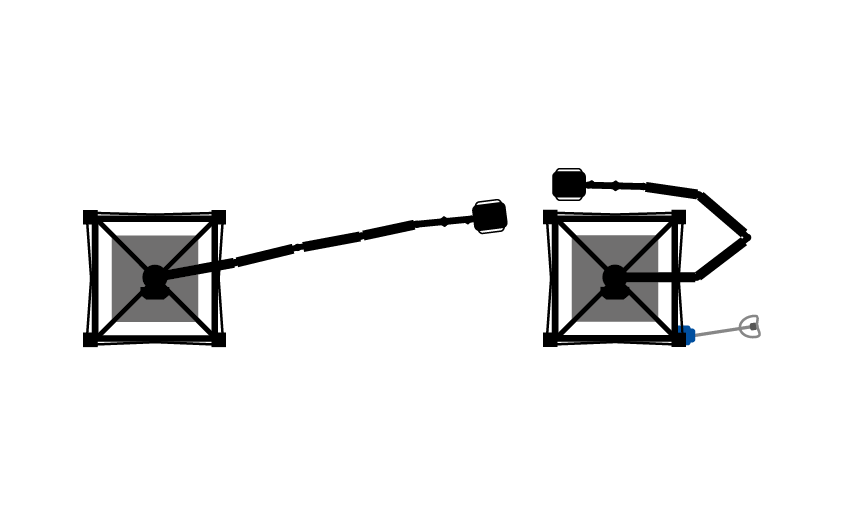

30 % schneller mit dem STEIN-REX® 2.0! Im gemeinsamen Entwicklungsprojekt zur Digitalisierung des Mauersteinversetzgeräts STEIN-REX® 2.0 mit der RWTH Aachen wurde in einer Simulation die Arbeitsgeschwindigkeit eines Geradeauslegers und des Mehrfachgelenkauslegers STEIN-REX® 2.0 gegenübergestellt. Das Ergebnis: Im Schnitt können Sie mit einem Mehrfachgelenkausleger bis zu 30 % schneller und effizienter arbeiten.
Die Simulation wurde so aufgebaut, dass eine Person die jeweilige Maschine bedient. Dabei sind weitere Vorteile des STEIN-REX® 2.0, wie das flexible Überfahren von Steinpaletten oder Arbeiten und Rangieren selbst bei engsten Platzverhältnissen, noch nicht mal in der Simulation berücksichtigt. Sie gehören ebenso zu den Pluspunkten des STEIN-REX® 2.0.
Sehen Sie sich selbst die Simulation an und überzeugen Sie sich von den Ergebnissen!
Technische Daten
| Transportmaße: | 2,35 m x 2,35 m x 2,35 m |
| Ausleger/Tragfähigkeit: | 5 m / 300 kg; 4,3 m / 400 kg |
| Konstruktionsgewicht: | 1,2 t |
| Einsatzgewicht: | 2,44 t |
| Raddruck: | 1.800 kg |
| Transportmaße Zentralballast: |
4 Blöcke à 310 kg 2 EWP (1,0 x 1,0 x 0,5 m) á 640 kg (Gesamt: 1280 kg) |
| Steuerung: | Funk (Kettenzug / Teleskop / Fahrantrieb) |
| Turm: | Hydraulisch teleskopierbar |
Kostenlose Beratung
Ein Kran, viele Möglichkeiten

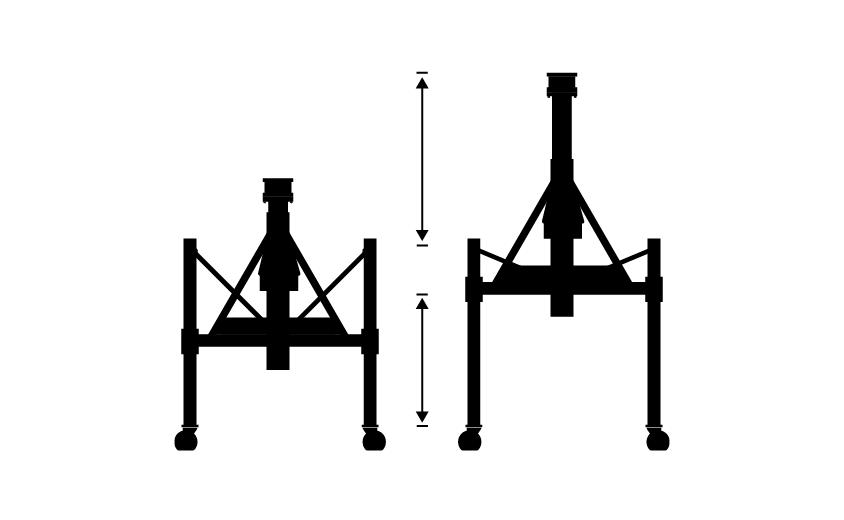

Höhenverstellbarer Grundrahmen

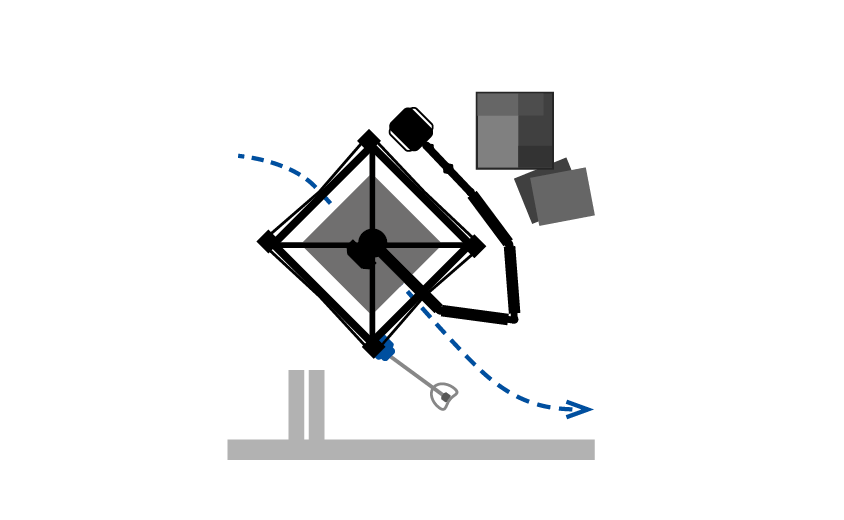

Rangieren auf engem Raum

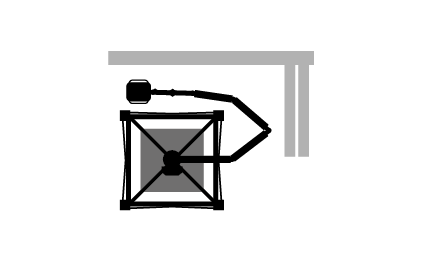

Arbeiten vor bestehenden Wänden
Einfach besser.
Was den STEIN-REX® 2.0 vom Standardmodell unterscheidet
Der STEIN-REX® 2.0 ist mit einer SPS-Steuerung ausgestattet. Diese bietet im Vergleich zur Platinen-Steuerung den Vorteil, dass der Betriebszustand jederzeit durch LED-Kontrollleuchten visualisiert wird. Die speicherprogrammierbare Steuerung (SPS) entspricht dem neuesten Stand der Technik und hat sich international bewährt.
Überspannungen können bei Stromversorgungen an Baustellen immer mal wieder auftreten und führen zu Störfällen, die den kompletten Arbeitsablauf durcheinanderbringen und gefährden. Genau solche Szenarien werden beim STEIN-REX® 2.0 durch den eingebauten Trenntransformator vermieden. Der Kleinkran ist so sicher vor Überspannungen geschützt.
Beim STEIN-REX® 2.0 ist nicht nur die Teleskopsäule hochtemperaturverzinkt, sondern auch der Mehrfach-Gelenkausleger. Dadurch kann dieser nicht rosten und ist langlebiger. Außerdem verfügt der STEIN-REX® 2.0 über einen feuerverzinkten Grundrahmen.
Für noch mehr Stabilität sorgen die diagonalen Streben am Fahrwagen des STEIN-REX® 2.0. Dank dieser Konstruktion hat der Kleinkran noch mehr Halt.
Die doppelte Lagerung der Auslegergelenke verlängert die Lebensdauer des STEIN-REX® 2.0.
Der frequenzgesteuerte Antrieb des STEIN-REX® 2.0 wartet mit einem Getriebe aus Stahlguss auf, welches für mehr Robustheit und Langlebigkeit sorgt.
Damit der STEIN-REX® 2.0 auch während eines Funkausfalls voll einsatzfähig ist, verfügt er über eine Notsteuerung, die in solchen Fällen das mühelose Weiterarbeiten sichert. Auf diese Weise werden Zeit und Kosten gespart.
Mit dem Faltausleger kann der STEIN-REX® 2.0 von 300 kg auf 400 kg erhöht werden. Damit können noch schwerere Lasten bis zu einem Gewicht von 400 kg mühelos auf engem Raum bewegt werden.
V wie Verstärkung: Mit Hilfe eines eingeschweißten V-Elements machen wir den Gelenkarm des STEIN-REX® 2.0 noch kraftvoller und robuster.
Dank einem integrierten Betriebsstundenzähler sorgt der STEIN-REX® 2.0 für optimale Wartungsintervalle. Auch bei Verleih oder Vermietung profitieren Sie davon.
Wetterschutzplane
Praktisch. Stylisch. Wetterfest.
Der STEIN-REX® 2.0 ist dank seiner vollverzinkten Ausführung besonders korrosionsbeständig und für jedes Wetter gewappnet. Bei längerer Lagerung des STEIN-REX® 2.0 bietet unsere Wetterschutzplane Ihnen eine sichere und optisch ordentliche Alternative, Ihren STEIN-REX® 2.0 einzulagern. So bleibt der innovative Minikran auch nach der Reinigung bis zum nächsten Einsatz sauber.
Ideal geschützt: Die Wetterschutzplane schützt den STEIN-REX® 2.0 effektiv und sorgt dafür, dass er schnell wieder für Sie einsatzbereit ist. Die PVC-Plane ist leicht zu reinigen und eignet sich für alle STEIN-REX® 2.0.
Überfahrts- und Hakenhöhe
Mit der Steinzange Raptor sind Mauerwerkshöhen bis zu 4,31 m möglich!
Untere Position, Teleskopsäule eingefahren
Untere Position, Teleskopsäule ausgefahren
Mittlere Position, Teleskopsäule ausgefahren
Obere Position, Teleskopsäule ausgefahren
Modellvarianten
Für jeden Gebrauch der passende Stein-Rex®
- In zwei Varianten erhältlich: 3 Ph (400V) oder 1 PH (230 V)
- Höchster Bedienkomfort durch Sanftanlauf auf allen drei Antrieben mit Frequenzumrichter und SPS
- Zwei Geschwindigkeiten am Kettenzug für präzises Setzen
- Eine Geschwindigkeit am Fahrantrieb
- Zwei Geschwindigkeiten an der Hydraulik
- Funksteuerung an der Steinzange
- Alle Funktionen über Funk zu bedienen
- Im Notfall kann mit einer Kabelsteuerung gearbeitet werden
- Der Spezialist für Generatorenbetrieb oder bei schwieriger Baustromversorgung durch einfache Schützsteuerung
- Zwei Geschwindigkeiten am Kettenzug
- Eine Geschwindigkeit am Fahrantrieb
- Zwei Geschwindigkeiten an der Hydraulik
- Funksteuerung an der Steinzange
- Alle Funktionen über Funk zu bedienen
- Im Notfall kann mit einer Kabelsteuerung gearbeitet werden
- Der preisgünstigste Steinrex mit Elektrohydraulik
- Ohne Fahrantrieb – der STEIN-REX® wird einfach von Hand geschoben
- Bedienung der Hydraulik über separate Steuerflasche
- Bedienung des Kettenzuges über Hängetaster mit Spiralkabel
- Kettenzug mit zwei Geschwindigkeiten
- Der Einstieg in die STEIN-REX® 2.0-Klasse
- Die günstigste Möglichkeit um die Vorteile des Mehrfachgelenkauslegers zu nutzen
- Ohne Fahrantrieb – der Steinrex wird einfach von Hand geschoben
- Die Teleskopsäule wird über eine Handpumpe ein- und ausgefahren
- Bedienung des Kettenzuges über Hängetaster mit Spiralkabel
- Kettenzug mit zwei Geschwindigkeiten
Videos zur Einweisung in den STEIN-REX®2.0
Mithilfe von anschaulichen Videosequenzen werden Sie in der Bedienung des STEIN-REX® 2.0 geschult. Alle Kapitel der Online-Einweisung finden Sie hier:
Youtube
Einige Funktionen auf dieser Webseite werden nicht dargestellt, da Sie der Verwendung von Cookies, Tracking und (Re-)Targeting-Technologien nicht zugestimmt haben. Um Einschränkungen in der Darstellung zu verhindern, setzen Sie Ihre vorige Einstellung über den folgenden Link zurück und klicken Sie danach auf „Zustimmen“.
Einstellungen zurücksetzen
- 01Einführung in den STEIN-REX® 2.0
- 02Transport, Lieferumfang und technische Daten des STEIN-REX® 2.0
- 03Funkanlage, Not-Steuerung und elektrischer Anschluss des STEIN-REX® 2.0
- 04Montage der Ballaste des STEIN-REX® 2.0
- 05Einsatz des STEIN-REX® 2.0 auf der Baustelle
- 06Steinzange Raptor
- 07Steinzange Raptor Jumbo
- 08Steinzange Raptor Q
- 09Arbeitsende mit dem STEIN-REX® 2.0
- 10Sicherheit und Arbeitsschutz
- 11Prüfungen
- 12Wartung und Pflege
Ihr Mehrwert beim Einsatz des STEIN-REX® 2.0.

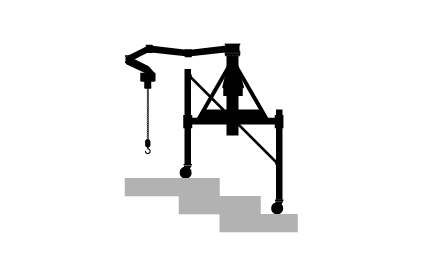

Ab einem Steingewicht von 25 kg sind Mauersteinversetzgeräte auf deutschen Baustellen Pflicht. Zukünftig ist sogar eine Herabsetzung der Grenze auf 15 kg zu erwarten. Der STEIN-REX® 2.0 ist ein durchdacht konstruierter Minikran, der auch auf anspruchsvollen Baustellen einsatzfähig ist. Mit seinem Mehrfach-Gelenkausleger und der teleskopierbaren Säule benötigt er im Gegensatz zu einem Versetzgerät mit Geradeausleger deutlich weniger Platz. Der Freiraum für den Schwenkbereich des Ballastgewichts entfällt und Steinpakete können überfahren werden. Weitere Vorteile des STEIN-REX® 2.0 sind seine Wendigkeit und der Arbeitseinsatz vor bestehenden Wänden und auf Treppen.
Die Steinzange des Kleinkrans ist universell einsetzbar und eignet sich mit entsprechenden Aufsetzen zum Greifen von unterschiedlichen Steinen, wie beispielsweise Großformatsteine, Mittelformatsteine, Gasbeton, Gitterziegel, Kalksandsteine, Blocksteine, Plansteine oder Quadrosteine. Auch Systemwandelemente können damit zuverlässig versetzt werden. Der STEIN-REX® 2.0 ist mit seinem Knickarmausleger der ideale Helfer im Bereich der Mauertechnik und überzeugt mit Langlebigkeit, Robustheit, Korrosionsbeständigkeit und intelligenter Technik.
