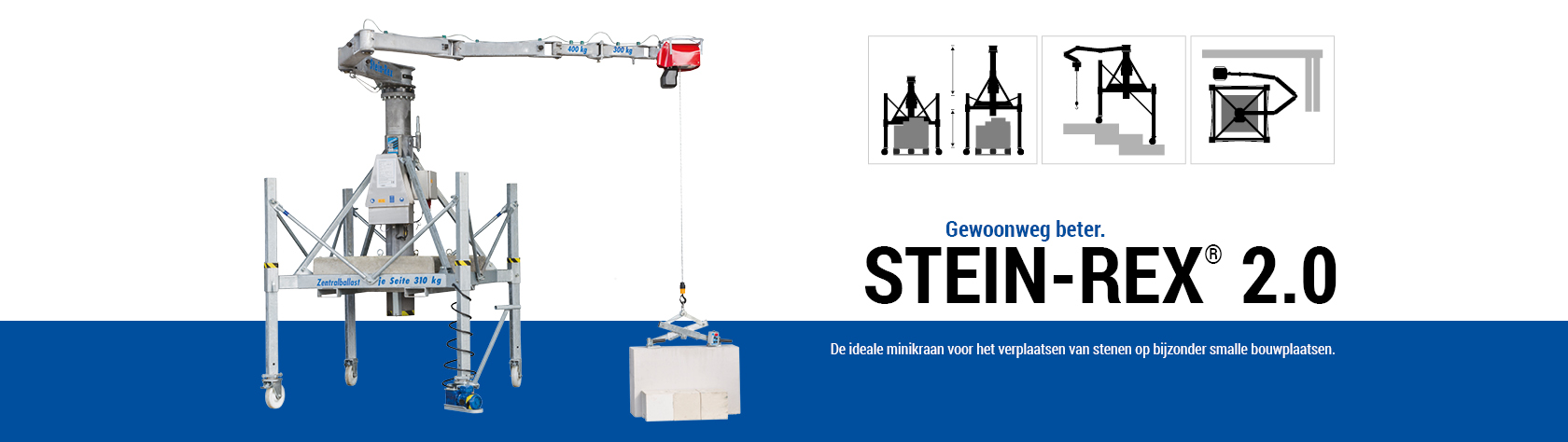

Stein-Rex® 2.0
De kleine kraan voor veeleisende bouwplaatsen
Smalle ruimtes op bouwplaatsen zijn vaak een uitdaging voor mens en machine. Vooral wanneer lasten zoals metselstenen moeten worden getild en van een plaats naar de andere moeten worden getransporteerd, zit men met grote kranen al snel aan de max. In dat geval is de STEIN-REX® 2.0 de ideale oplossing. De kleine kraan met telescopische kolom en meervoudige scharnierarm is dankzij zijn intelligente bouwwijze ideaal voor gebruik in smalle ruimten. Schulte Transportsysteme GmbH heeft de metselkraan verder ontwikkeld en hem nog veiliger en stabieler gemaakt. Het resultaat: de STEIN-REX® 2.0.
- Kan worden ingezet in hele smalle ruimten
- Men kan over obstakels heen rijden
- Soepele steenbeweging door de meervoudige scharnierarm en centrale ballast
- Grijper voor alle steenformaten
- Geen gevarenzone door zwenkende ballast
- Kan worden aangepast aan alle bouwkundige omstandigheden
- Ook bij stevige wind stabiel door gering aangrijpvlak
- Uitstekende mobiliteit door elektronische aandrijving met radiografische afstandsbediening
- Instelbare haakhoogte
- Met soepele start
- Dankzij geringe afmetingen gemakkelijk te transporteren
Technische gegevens
| Transportafmetingen: | 2,20 m x 2,20 m x 2,35 m |
| Zwenkarm/draagkracht: | 5 m / 300 kg; 4,3 m / 400 kg |
| Constructiegewicht: | 1,2 t |
| Capaciteit: | 2,44 t |
| Transportafmetingen centrale ballast: |
4 blokken à 310 kg 2 wegwerp palet (1,0 x 1,0 x 0,5 m) á 640 kg (globaal: 1.280 kg) |
| Besturing: | Radiografisch (kettingtakel/telescoop/aandrijving) |
| Toren: | Hydraulisch telescopeerbaar |
Gratis advies
Een kraan, tal van mogelijkheden
In hoogte verstelbaar basisframe

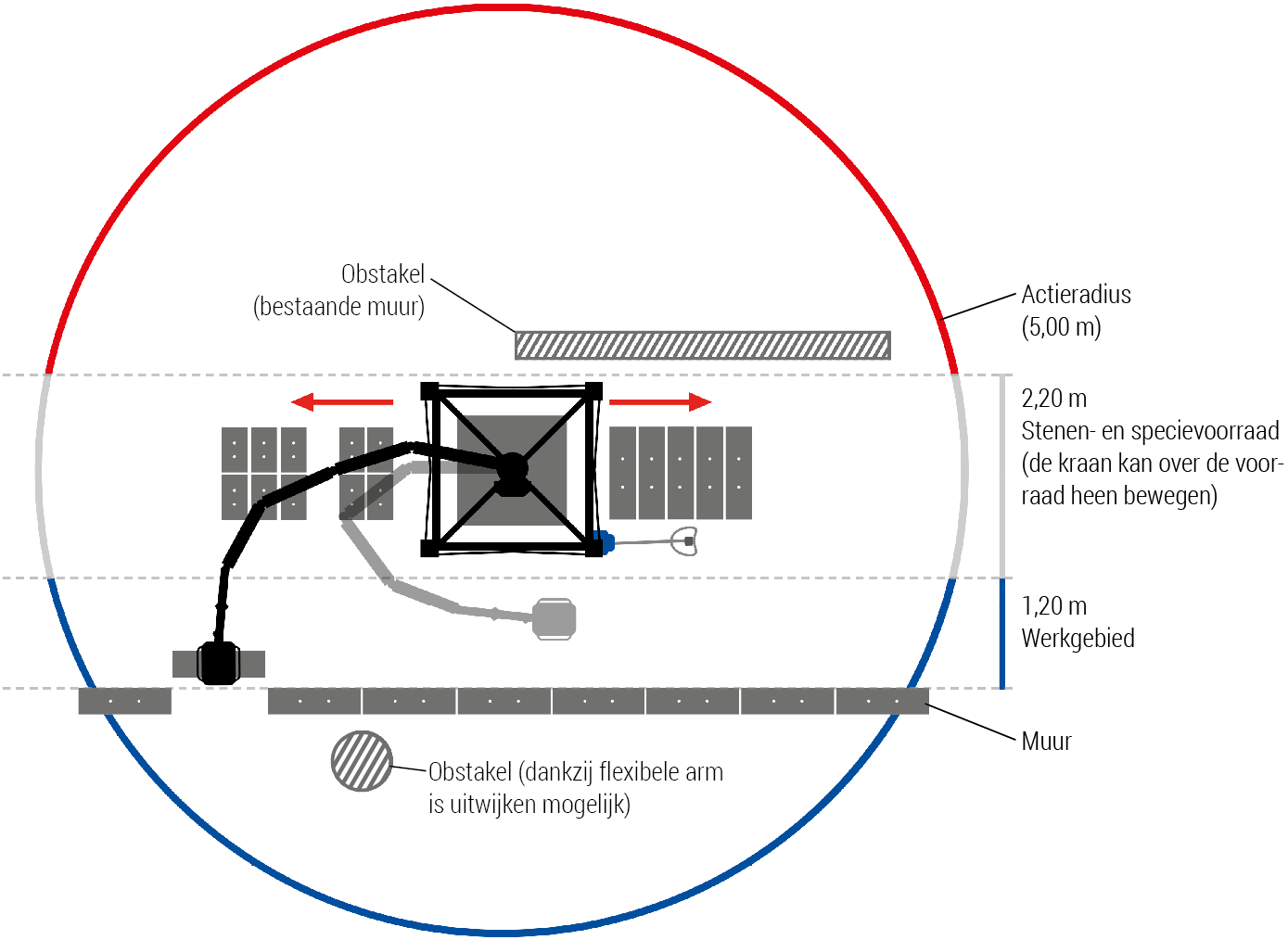

Manoeuvreren in smalle ruimten
Voor staande muren
Gewoon beter.
Wat de STEIN-REX® 2.0 van standaardmodellen onderscheidt
De STEIN-REX® 2.0 is voorzien van PLC-besturing. Deze biedt vergeleken bij printplaatbesturing het voordeel dat de bedrijfsstatus te allen tijde door middel van led-controlelampjes gevisualiseerd wordt. De programmeerbare besturing (SPS) voldoet aan de nieuwste stand van de techniek en heeft zich internationaal al bewezen.
Overspanningen kunnen bij elektriciteitsvoorzieningen op bouwplaatsen altijd voorkomen en zorgen voor storingen die het volledige bedrijfsproces in de war kunnen schoppen. Juist zulke scenario's worden bij STEIN-REX® 2.0 door de ingebouwde beschermingstransformator voorkomen. De kleine kraan is op die manier veilig tegen overspanning beschermd.
Bij de STEIN-REX® 2.0 is niet alleen de telescopische kolom tegen hoge temperaturen verzinkt, maar ook de meervoudige scharnierarm. Daardoor kan deze niet gaan roesten en gaat hij langer mee. Bovendien beschikt de STEIN-REX® 2.0 over een vuurverzinkt basisframe.
Voor nog meer stabiliteit zorgen de diagonale stangen aan het onderstel van de STEIN-REX® 2.0. Dankzij deze constructie heeft de kleine kraan nog meer houvast.
De dubbele ophanging van de zwenkarmscharnieren verlengt de levensduur van de STEIN-REX® 2.0.
De radiografische aandrijving van de STEIN-REX® 2.0 heeft een tandwieloverbrenging van gietijzer, die voor meer robuustheid en een langere levensduur zorgt.
Om ervoor te zorgen dat de STEIN-REX® 2.0 ook tijdens radio-uitval volledig inzetbaar is, heeft hij een noodbediening, die in zulke gevallen garandeert dat er zonder problemen verder kan worden gewerkt. Op deze manier bespaart u tijd en kosten.
Met de vouwarm kan de draagkracht van de STEIN-REX® 2.0 van 300 kg naar 400 kg worden verhoogd. Daardoor kunnen nog zwaardere lasten moeiteloos in een smalle ruimte worden bewogen.
V als in versterking: Met behulp van een gelast V-element maken wij de scharnierarm van de STEIN-REX® 2.0 nog krachtiger en steviger.
Dankzij een geïntegreerde bedrijfsurenteller zorgt de STEIN-REX® 2.0 voor optimale onderhoudsintervallen. Ook bij verhuur profiteert u daarvan.
Expeditie- en haakhoogte
Met de steentang Raptor zijn metselwerkhoogtes tot 4,31 m mogelijk!

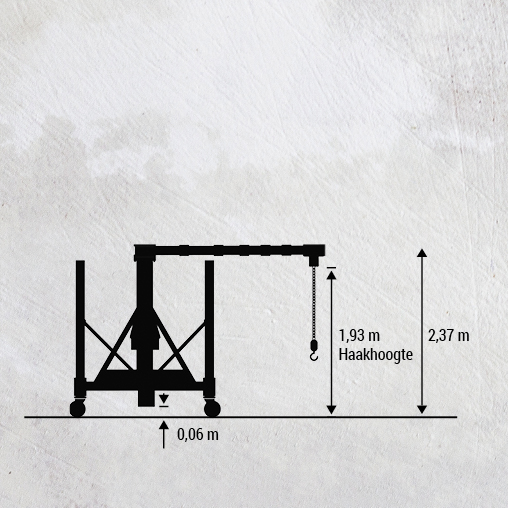

Onderste positie, telescopische kolom ingeklapt

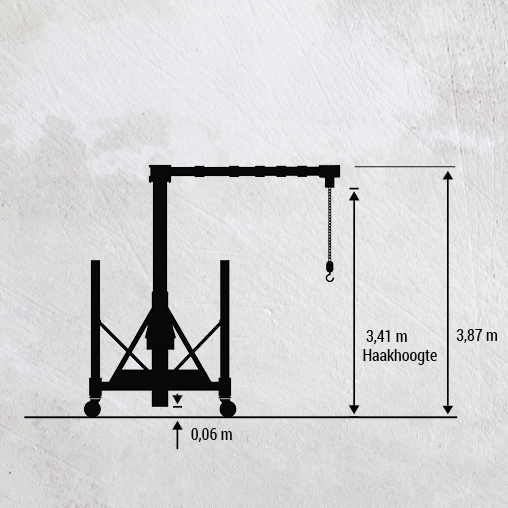

Onderste positie, telescopische kolom uitgeklapt

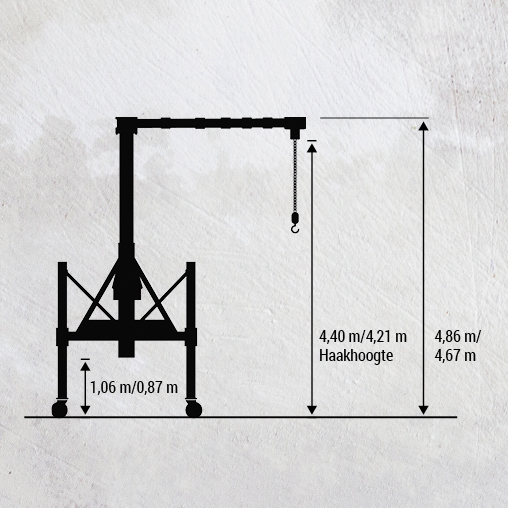

Middelste, telescopische kolom uitgeklapt

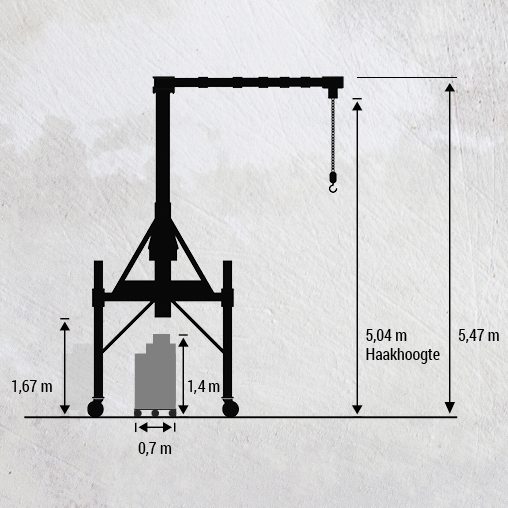

Bovenste positie, telescopische kolom uitgeklapt
Modelvarianten
Voor elke toepassing de passende Stein-Rex®
- Verkrijgbaar in twee varianten: 3 Ph (400 V) of 1 PH (230 V)
- Hoogste bedieningsgemak door soepele start op alle drie de aandrijvingen met frequentieomvormer en PLC
- Twee snelheden op de kettingtakel voor nauwkeurig plaatsen
- Twee snelheden op de hydraulica
- Twee snelheden op de aandrijving
- Radiografische besturing op de steentang
- Alle functies radiografisch te bedienen
- In geval van nood kan met een kabelbesturing worden gewerkt
- De specialist voor werking met generator of bij lastige bouwstroomvoorziening door middel van eenvoudige besturing met zekering
- Twee snelheden op de kettingtakel
- Een snelheid op de hydraulica
- Een snelheid op de aandrijving
- Radiografische besturing op de steentang
- Alle functies radiografisch te bedienen
- In geval van nood kan met een kabelbesturing worden gewerkt
- De voordelige Steinrex met elektrohydraulica
- Zonder aandrijving – de STEIN-REX® wordt eenvoudig met de hand geduwd
- Bediening van de hydraulica via aparte stuurcilinder
- Bediening van de kettingtakel via hangdrukknop met spiraalkabel
- Kettingtakel met twee snelheden
- De overstap naar de STEIN-REX® 2.0-klasse
- De voordeligste mogelijkheid om te profiteren van de voordelen van de meervoudige scharnierarm
- Zonder aandrijving – de Steinrex wordt eenvoudig met de hand geduwd
- De telescopische kolom wordt via een handpomp in- en uitgeschoven
- Bediening van de kettingtakel via hangdrukknop met spiraalkabel
- Kettingtakel met twee snelheden
Reserveonderdelen
Bij het leveren van reserveonderdelen gaat het met name om twee factoren: snelheid en kwaliteit. Bij Schulte Transportsysteme bent u verzekerd van beide. Diverse reserveonderdelen zijn direct leverbaar uit het magazijn en ook voorhanden in onze servicevoertuigen. Zo verliest u geen kostbare tijd en kunt u direct met de STEIN-REX® verder werken. Om het nog eenvoudiger voor u te maken, kunnen de reserveonderdelen in bouwgroepen voorgemonteerd besteld worden. Daardoor kost de montage aanzienlijk minder moeite en tijd.
Uw STEIN-REX® is alweer wat jaartjes oud? Wij hebben reserveonderdelen voor verschillende modellen van de kleine kraan. Ook reserveonderdelen die we aan een algehele revisie onderworpen hebben, behoren tot ons portfolio. U ontvangt uitsluitend producten van de hoogste kwaliteit - rechtstreeks van de fabrikant.
Wij passen uw STEIN-REX® graag voor u aan of knappen hem voor u op. De elektrische SPS-besturing kan bijvoorbeeld naderhand nog in de kleine kraan geïntegreerd worden. Ook voor oudere modellen van de STEIN-REX® bieden wij economische vernieuwingsmogelijkheden aan.
Uw meerwaarde bij gebruik van de Stein-Rex® 2.0.
Vanaf een steengewicht van 25 kg zijn hef- en hanteerinrichtingen voor metselstenen op Duitse bouwplaatsen verplicht. In de toekomst kan zelfs een verlaging van de grens naar 15 kg worden verwacht. De STEIN-REX® 2.0 is een goed geconstrueerde minikraan, die ook op veeleisende bouwplaatsen kan worden ingezet. Met zijn meervoudige scharnierarm en de telescopische kolom heeft hij, anders dan een stenenkraan met rechte arm, duidelijke minder ruimte nodig. De vrije ruimte voor het zwenkbereik van het ballastgewicht komt te vervallen en men kan over steenpakketten heen rijden. Verdere voordelen van de STEIN-REX® 2.0 zijn de wendbaarheid en de mogelijkheid hem te gebruiken vóór bestaande muren en op trappen.
De steentang van de kleine kraan is universeel inzetbaar en is met bijbehorende opzetstukken geschikt voor het grijpen van verschillende stenen, zoals stenen van groot formaat en middelgroot formaat, gasbeton, ventilatiestenen, kalkstenen, blokstenen, betonblokken of quadro-stenen. Ook systeemwandelementen kunnen er op betrouwbare wijze mee worden verplaatst. De STEIN-REX® 2.0 is met zijn knikarm de ideale hulp in de metseltechniek en overtuigt met een lange levensduur, robuustheid, corrosiebestendigheid en intelligente techniek.
